馬來西亞膨脹輕骨料項目之斗式提升機設備

一、項目概況

設備名稱：NE15×18m板鏈斗式提升機

生產能力：4～6m3/h

本項目是年產6萬方膨脹輕骨料生產線項目，NE15提升機主要用于玻璃粉、陶瓷粉、石灰石粉的提升輸送，其具有輸送量大、提升高度高、機殼整體剛度好、密封嚴密等特點。

二、工作原理

NE型斗式提升機以專用提升鏈作為牽引構件，料斗以一定的間隔固定在提升鏈上，提升鏈繞過提升機頭部和底部的鏈輪構成上升有載分支和下降無載分支的閉合環(huán)形系統(tǒng)。設置在提升機頭部的傳動裝置通過頭部鏈輪將動力傳給提升鏈和料斗；物料從提升機底部的加料口流入料斗，料斗隨著提升鏈將物料提升到提升機頭部卸料口處，最后在離心力和重力的雙重作用下，物料從卸料口卸下。

NE型斗式提升機主要由上部裝置、下部裝置、傳動裝置、中間機殼、提升鏈、料斗、檢修平臺等組成，主要結構特點是：

1、提升機提升鏈由低合金鋼鍛造而成，并經表面強化處理，具有高的抗拉強度和良好的耐磨性能，防止提升鏈跑偏；

2、底部設有張緊裝置，可自行調整傳動鏈的松緊程度；

3、提升機中部殼體為鋼板折彎焊接結構，具有重量小、剛度好、焊接變形小的特點，顯著提高了設備的整體性能；

4、在機殼上設置有多個檢修門，可以方便的觀察提升鏈和料斗的運行狀況，也便于檢修或者更換料斗及提升鏈；

5、在殼體之間、檢修門與殼體之間處均設置有密封裝置，實現清潔、環(huán)保生產；

6、為了防止張緊鏈輪在受到不均衡拉力后發(fā)生傾斜，在下部鏈輪裝置處設置有自動調心機構，根據拉力變化自行調心對正；

7、提升機上部裝置設有可靠的逆止機構，可有效的防止牽引件和載料料斗逆行；

8、根據提升物料的特性，進料口分為高位和低位兩種。其中，高位與水平面成60°角，用于運送潮濕及粉狀等散落性較差的物料；低位與水平面成45°角，用于運送干燥與散落性好的物料。進料口的高位、低位設置在避免進料口集料堵塞的同時，還可以減少提升機的運行阻力、增大料斗的填充系數。

9、本系列板鏈斗式提升機經過多年的制作、使用、改進擁有了先進成熟的技術，可以達到較高的提升高度和較大的輸送量，在使用過程中維護簡單、操作性強，得到了廣大用戶的認可。

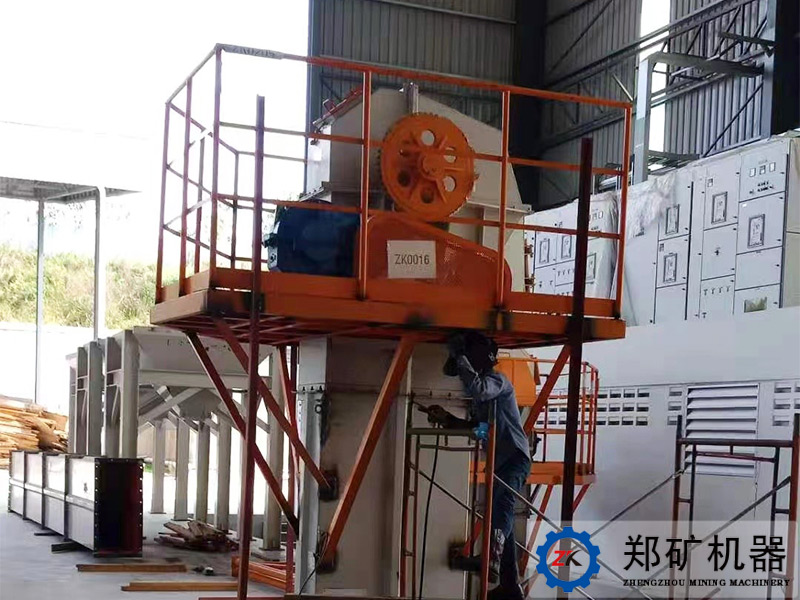

三、設備圖片

ne15斗提機
